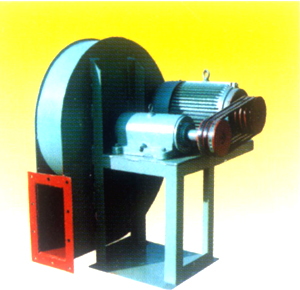

GY6-41系列鍋爐離心鼓引風機

GY6－41型鍋爐離風機用途:

      GY6－41型鍋爐離風機，是為適應燃用各種媒質并配有消除塵煙裝置的0.5t/h--10t/h工業鍋爐而設計、最高全壓效率高于80％的新系列低噪聲風機，凡進氣條件相當，性能相通均可使用。


GY6－41型鍋爐離風機型式:

       1、出風口位置以機殼的出風口角度表示。

       2、引風機一般可制成順時針和逆時針旋轉兩種型式。

       3、風機的結構 通、引風機均由葉輪、進風口、機殼等部件組成。軸承箱為整體結構，機油潤滑冷卻，懸臂式支撐，皮帶輪、聯軸器在軸承外側。

       4、風機的傳動方式為：引風機采用C式或D式傳 動，8.5號以下鍋爐鼓風機采用A式傳動。 引風機應配裝調節門。 風機葉輪，采用后傾式圓弧葉片，輪蓋為弧錐型曲面與流線型進風口搭接組合全部采用模具沖壓工藝，使風機機油氣動性能好，不易積灰、噪聲低、質量穩定等優點。


GY6－41型鍋爐離風機特點:

       GY6－41型鍋爐離風機，是鍋爐通、引風機的換代產品。  GY6－41型鍋爐離風機所用的設計方法：選擇合適的風機型式，合理的風機工況，優選流型，合理組織氣源，精心設計葉型，增大風舌間隙，適當降低風機轉速，改進蝸殼設計，凈化來流及盡量減少二次流損失等設計原則，采用有限差分法計算進風口和葉輪輪蓋型線，并以葉輪進口處氣流順暢均勻作為優化判據進行了風口優化設計。再結合原有的風機葉輪、蝸殼等優化設計方法，綜合葉輪、蝸殼、進風口三者一體化的優化設計程序，得出氣動略圖曲線，實踐證明，它既能保證風壓、風量，又能保證較高的效率、較低的比噪聲和較小的風機尺寸。

GY6－41型鍋爐離風機參數：
